Descrizione del prodotto

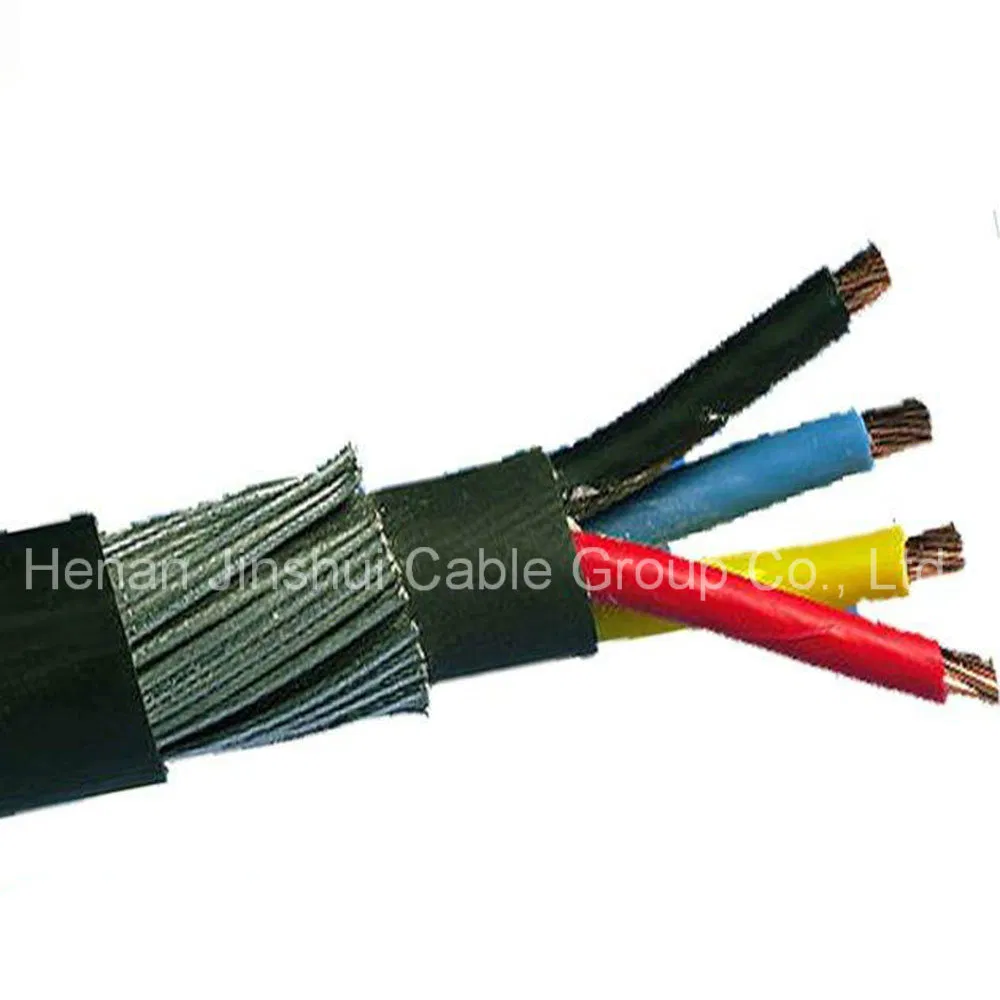

1kv cavo di rame dell'armatura del filo di acciaio di memoria del conduttore 4
Standard
IEC 60502-1: Cavi elettrici con isolamento sporto ed i loro accessori per le tensioni rated da 1 chilovolt (Um=1.2 chilovolt) fino a 30 chilovolt (Um=36 chilovolt) - parte 1: Cavi per lle tensioni rated di 1 chilovolt (Um=1.2 chilovolt) e di 3 chilovolt (Um=3.6 chilovolt)
Applicazione
Questo XLPE ha isolato il cavo dell'armatura del filo di acciaio di 4 memorie è Utilizzato nelle righe di trasporto di energia sotterranee di tensione rated 1KV e sotto. L'armatura del filo di acciaio permette che il cavo sopporti le considerevoli pressioni verticali
Particolari del prodotto
1) conduttore: Rame solido o incagliato
2) zona sezionale: 2.5~400 mm2
3) isolamento: XLPE
4) no. Delle memorie: 4
5) fodero esterno: PVC
6) temperatura di funzionamento massima: 90º C
7) formato del cavo
| Zona sezionale (mm2) | Isolamento a strati (millimetro) | Diametro del filo di acciaio (millimetro) | Diametro generale (millimetro) | Approssimativamente peso (kg/km) | La CC di massimo resiste a @ 20º C (Ω /km) |
| 2.5 | 0.7 | 1.6 | 18.0 | 663 | 7.41 |
| 4 | 0.7 | 1.6 | 19.1 | 770 | 4.61 |
| 6 | 0.7 | 1.6 | 20.3 | 916 | 3.08 |
| 10 | 0.7 | 1.6 | 12.3 | 1148 | 1.83 |
| 16 | 0.7 | 1.6 | 24.5 | 1472 | 1.15 |
| 25 | 0.9 | 1.6 | 27.5 | 1942 | 0.727 |
| 35 | 0.9 | 1.6 | 29.5 | 2386 | 0.524 |
| 50 | 1.0 | 2.0 | 32.9 | 3206 | 0.387 |
| 70 | 1.1 | 2.0 | 36.7 | 4197 | 0.268 |
| 95 | 1.1 | 2.0 | 40.5 | 5362 | 0.193 |
| 120 | 1.2 | 2.5 | 45.3 | 6908 | 0.153 |
| 150 | 1.4 | 2.5 | 50.0 | 8327 | 0.124 |
| 185 | 1.6 | 2.5 | 54.2 | 10044 | 0.0991 |
| 240 | 1.7 | 2.5 | 60.4 | 12672 | 0.0754 |
| 300 | 1.8 | 2.5 | 65.7 | 15302 | 0.0601 |
| 400 | 2.0 | 3.15 | 74.2 | 19969 | 0.0470 |
Particolari impaccanti
| Imballaggio della pellicola di polietilene 1) usato solitamente per i cavi con un diametro generale 10mm e sotto 2) 100 tester per rullo o secondo i requisiti del cliente 3) dimensione impaccante: 50cm * 50cm * 20cm o sotto 4) peso: 30 kg/roll o sotto | imballaggio del timpano del Acciaio-legno 1) usato per i cavi con un diametro generale di 10mm e sopra 2) formato del timpano: 180cm * 180cm *110cm (i formati differenti sono disponibili secondo la lunghezza impaccante) 3) di lunghezza standard: Secondo i requisiti del cliente |
Servizio di assistenza al cliente
1) seleziona il cavo di destra secondo i requisiti del cliente
2) progetta l'imballaggio adatto per garantire la cassaforte e la consegna più Economica
3) fornisce il consiglio di uso e dell'installazione
4) garanzia di qualità Del prodotto nell'ambito dell'uso normale
